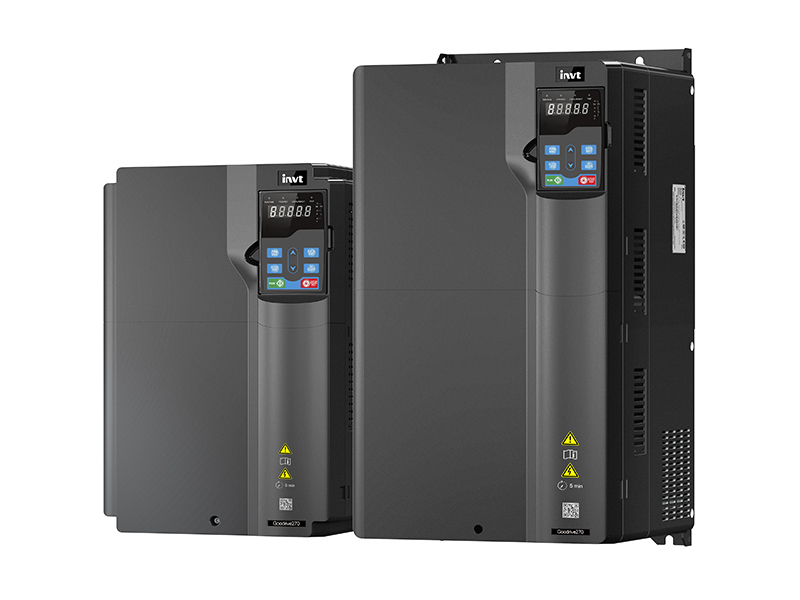

MH860A系列液压伺服驱动器
MH860A系列液压伺服驱动器专为注塑机、压铸机、油压机等液压设备设计，采用高性能矢量控制，具有节能、精密、高效、耐用等特点。MH860A系列伺服驱动器具有丰富的外扩展接口及CAN通讯接口，方便组成多泵并联系统，实现大流量系统的液压控制。
功率范围：AC 3PH 380V(-15%) ~ 440V(+10%) 7.5~110kW
产品特点：
1. 高配置：
* 体积更小、功率密度更大
* 直流电抗器：7.5kW~55kW选配，75kW~110kW标配
* 全系列机型内置制动单元，且制动回路配置制动电阻短路保护、制动回路过流等保护功能
2. 高性能
* 简便的增益调整及增益切换功能
* 通过设定泄压转速和泄压转矩，配合自卸压和实时油泵堵转检查和复位功能，实现最小反转量的泄压控制，延长油泵使用寿命
* 双扩展卡接口，支持Modbus，EtherCAT、PROFINET等总线通讯协议
3. 高可靠性
* 内置C3滤波器
* 核心电路板3C3防护涂层
* 符合CE等国际认证标准。
4. 简单易用
* 用LED面板或外置HMI 来修改参数，支持参数拷贝，操作方便
* 对外提供15V、24V基准电源
* 采用可插拔式端子，更方便维护和现场接线
规格参数：
| 功能描述 | 规格指标 | ||
| 功率输入 | 输入电压（V） | 380V～480V | |
| 电压波动范围 | -15%～+10% | ||
| 输入电流（A） | 请参考“产品额定电参数” | ||
| 输入频率（Hz） | 50Hz或60Hz，允许范围：47~63Hz | ||
| 功率输出 | 输出电压（V） | 0~输入电压 | |
| 输出电流（A） | 请参考“产品额定电参数” | ||
| 输出功率（kW） | 请参考“产品额定电参数” | ||
| 输出频率（Hz） | 0~400Hz | ||
| 基本规格 | 控制方式 | 三相全波整流，IGBT PWM控制正弦波电流驱动方式 | |
| 最高输出频率 | 400Hz | ||
| 电机位置传感器 | 旋转变压器分辨率4096pluse/rev | ||
| 环境 | 工作温度 | -10℃~+50℃（不冻结，40℃以上降额使用） | |
| 储存温度 | −30℃~+60℃（不冻结） | ||
| 湿度 | 工作/储存≤90%RH，无凝露； | ||
| 空气 | 室内（无日晒），无腐蚀性气体，无易燃性气体，无油气，无尘埃 | ||
| 海拔 | 3000m以下（1000m以上降额使用，高度每升高100m，降额1%） | ||
| 防护等级 | IP20 | ||
| 冷却方式 | ①风冷； | ||
| 数字信号 | 输入 | 6路输入，具体功能见输入输出信号配线 | |
| 输出 | 3路输出，具体功能见输入输出信号配线 | ||
| 模拟 | 输入 | 2路（AI1、AI2）12位D/A输入，0~10V；1路（AI3）12位D/A输入，0~10V/0~20mA | |
| 信号 | 输出 | 2路输出 10位D/A，0~10V/0~20mA | |
| 电源 | 输出 | 对外提供15V基准电源，最大输出50mA | |
| 对外提供24V基准电源，最大输出100mA | |||
| 通讯 | 同时可扩展两张卡，包括I/O卡，如继电器卡，和通讯卡，支持Profinet、ProfiBUS DP、Ethernet/IP、MODBUS TCP等通讯 | ||
| 功能 | |||
| LED显示面板与键盘 | 5位LED显示，8个功能键 | ||
| 控制功能 | 工艺控制 | 可设定为模拟输入，内部输入，通讯输入，RS485连续输入，CANopen输入 | |
| 性能 | 速度控制 | 可通过CAN通讯，RS485通讯，CANopen输入 | |
| 多泵并联控制 | 可控制16个泵，五种工作方式（多泵，复合，多模式，通信两模式，通信四模式） | ||
| 压力控制精度 | ±1bar | ||
| 流量控制精度 | ±0.5%FS | ||
| 速度控制精度 | ±0.5% | ||
| 压力控制阶跃响应 | ≤100ms | ||
| 速度阶跃响应 | ≤50ms | ||
| 流量校正功能 | 根据各种泵特性对输出流量进行压力校正 | ||
| 转矩响应时间 | ≤2ms | ||
| 保护功能 | 硬件 | 过电流、直流过压、直流欠压、制动电阻损坏、模块过温、压力传感器故障、正反向过速、制动过载等 | |
| 软件 | 软件故障、任务重入等 | ||
| 报警记录记忆 | 可存储5个报警记录 | ||
| 其他 | EMC滤波器 | C3：内置C3滤波器，J10 默认不接。 | |
| C2：选配外置滤波器，满足C2指标。 | |||
| 质保期 | 18个月质保 | ||
| 认证要求 | 满足CE认证。 | ||
| 强电对PE的绝缘电阻，在40度温度，93%湿度环境下，要大于30M欧 | |||
