巨哥中波制冷型热像仪MAG-F7SC

MAG-F7SC采用640x512InSb红外探测器，全画面数据率高达131Hz，窗口模式高于4000Hz，可配3um分辨率微距镜头。

产品特点：

高性能探测器

采用640x512InSb红外探测器，无新增坏像素问题输出优质红外图像

高分辨率

搭配微距镜头物方分辨率可达3um

高速红外窗口

全局快门，全画面数据率高达131Hz，窗口模式高于4000Hz，任意位置快速开窗，精准捕捉感兴趣区域

多种积分策略

支持多档预校正，用户自定义，自动积分(AEC)，宽动态n合1等多种积分策略，可兼顾高灵敏度与宽测温范围

高集成度工业设计

内部集成200万像素可见光相机与红外图像同步输出，可多光谱同步观测记录

可录制、回放

可录制温度数据流并回放，完美重现历史场景免费提供专业版应用程序

可接入多种图像处理系统

支持GigE Vision，可接入Halcon，VisionProIMAO等图像处理系统

输入输出同步

支持输入输出同步，可精确控制积分起点，并与外部设备同步

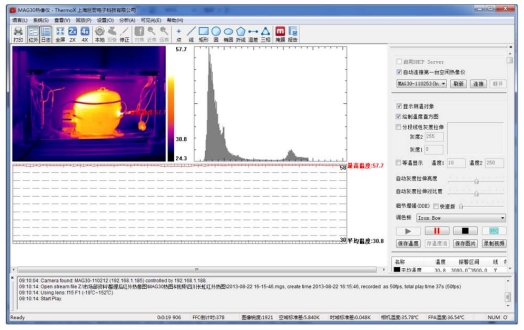

专业的在线分析软件ThermoX

ThermoX是一款基于PC的远程控制和浏览软件，从观察到测量，从记录到报告，一应俱全。

1.测量功能

实时全像面鼠标测温，并可添加点、线、圆、多边形等测温对象，测温参数可实时修正

2.显示增强技术

自动对比度/灰度拉伸，分段人工灰度拉伸，DDE图像增强

3.记录功能

温度数据/红外热图保存，温度数据流/红外视频保存，温度数据流视频超分辨率回放

4.报警/日志功能

高低温追踪，阈值报警，报警存图/存视频，日志记录，一键生成报告

5.可见光相机/云台控制

可控制红外/可见光双舱系统的云台转动及可见光画面的预览和保存

6.软件拓展/集成

提供功能全面的SDK，用户可根据自己需求二次开发

技术参数：

• 探测器

• 类型：InSb 焦平面阵列

• 像素：640×512

• 像素尺寸：15μm

• 工作温度：80K（集成斯特林制冷机），室温下开机时间小于 5 分钟

• 波长范围：标配 3.7μm-4.8μm，选配 1μm-5μm 或其他波段

• F 数：选配 F4，选配 F2

• 读出方式：全局快门

• 帧率

• 640×512（全画面）131Hz

• 240×192 660Hz

• 80×64 2226Hz

• 热灵敏度：≤20mK

• 可见光 CMOS：1440×1080

• 测温性能

• ADC：16 位

• 测温范围：-20℃-1600℃多个可选范围

• 测温准确度：0.2℃或者 0.2%，取较大者

• 测温稳定度：典型值在 0℃-500℃范围内优于 1℃或者 1%，取较大者；保证值全量程优于 2℃或者 2%，取较大者

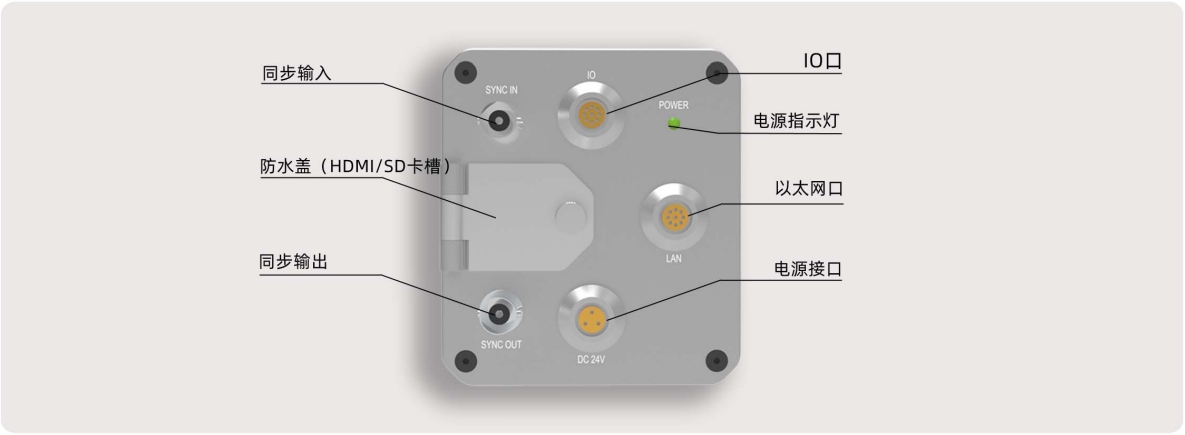

• 数据接口

• 网络：1000M 以太网，RJ45 接口，支持 TCP、UDP、IP 等多种协议

• 串口：标配 RS485

• 输入输出同步：SYNC_IN，SYNC_OUT，TTL 电平

• 输入触发：TTL 电平，功能可定义

• 输出信号：继电器无源报警，引出 NC，COM，NO 管脚

• 电源：DC 24V

• 功耗：峰值＜18W，常温稳态＜12W

• 物理特性

• 尺寸：238mm（L）×80mm（W）×90mm（H）（含标配 25mm 镜头）

• 重量：＜2.5kg（含标配 25mm 镜头）

• 安装接口：UNC 1/4-20 标准三脚架接口，M3/M6 螺纹接口

功能特点

• 图像采集与处理：采用全局快门，可实现全画面高数据率采集，窗口模式下速度更快，能精准捕捉快速变化过程及感兴趣区域；内部集成可见光相机，可多光谱同步观测记录；支持高精度同步模式，可用于锁相检测；可录制温度数据流并回放。

• 数据传输与兼容性：支持 GigE Vision 协议，可方便接入 Halcon、VisionPro、IMAQ 等图像处理系统；SDK 支持 C/C++/Java/Python/Matlab/LabVIEW/Restful API 等多种接口，便于二次开发和系统集成。

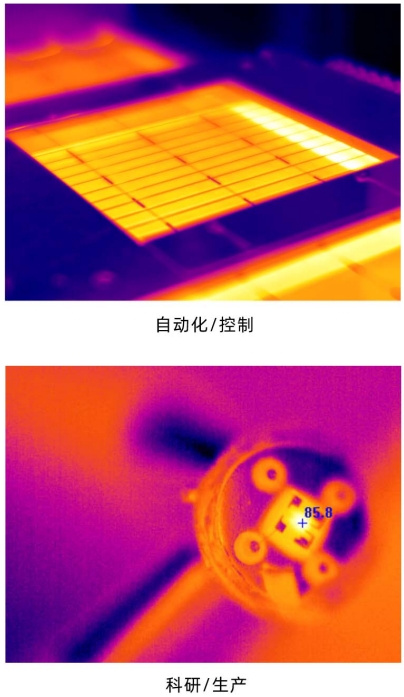

应用领域

• 科研领域：适用于材料科学研究中观察材料的热特性、热传导过程等；在生命科学研究中，可用于监测生物样品的温度变化、生物热过程等；也可用于物理、化学等学科的实验研究，如研究热化学反应、热现象等。

• 工业领域：在半导体制造过程中，可用于检测芯片制造设备的温度分布，监测芯片散热情况等；在电子设备研发和生产中，用于检测电路板、电子元件的热性能，查找热隐患；还可用于航空航天、汽车制造等行业的零部件热检测、热分析等。

• 其他领域：在安防监控中，可用于夜间或恶劣环境下的目标探测和监控；在消防领域，帮助消防人员快速定位火源、监测火势蔓延等。
