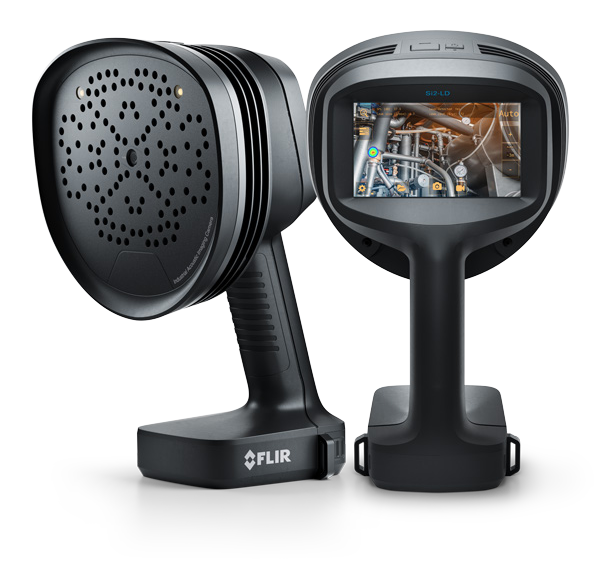

适用于压缩气体泄漏和机械故障检测的声学成像仪

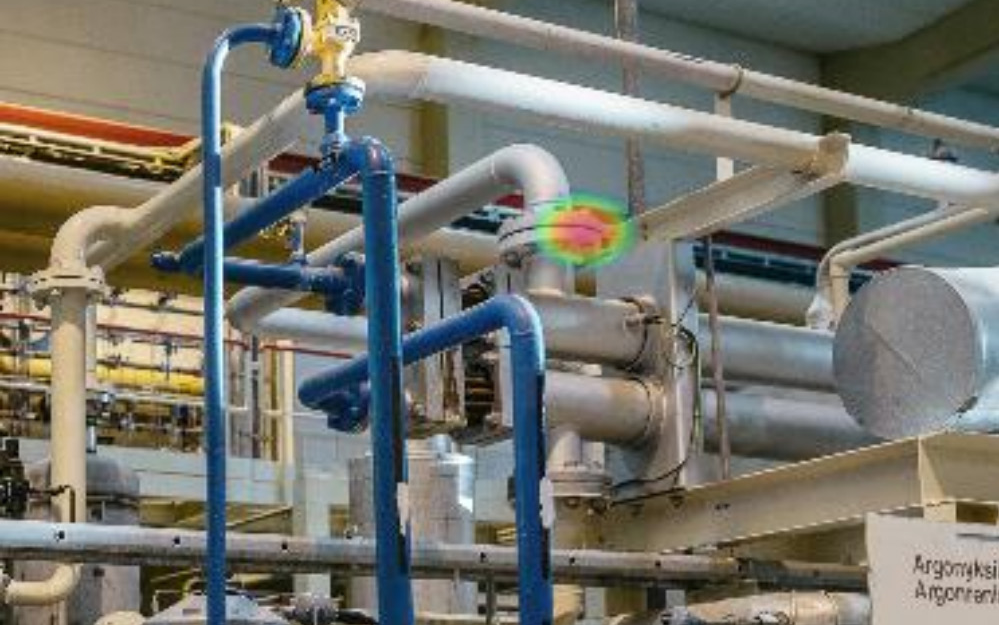

FLIR Si2-LD是一款简单易用的声学成像仪，可用于定位压缩气体泄漏和机械故障问题。借助这款轻便的单手式声学成像仪，专业维护、制造和工程人员可以轻松发现问题，其速度比传统方法快10 倍。Si2-LD内置124枚麦克风，在嘈杂的工业环境中也能直观地显示超声波信息，生成精确的声像。声像实时叠加在可见光数码图像上，使用户可以准确地查明异常使用户可以准确地查明异常声音来源。 Si2-LD配备的插件让用户可以将声像导入FLIR Thermal Studio 软件，进行离线编辑、分析和创建高级报告。也可以使用FLIR Acoustic Viewer云服务完成分析和报告，并支持创建组织架构，分析成像仪使用状况，自动上传和管理数据，以及实现云到云的数据集成。利用FLIR Si2-LD开展日常维护工作，可以帮助客户提高检修效率，降低能源成本和节省维修费用。

更快地发现问题

可从最远200米外，检测、定位并量化压缩空气和工业气体泄漏，以及检测轴承故障

 • 借助高分辨率声学图像和124枚内置麦克风，即使在嘈杂的工业环境中也能精确定位故障点

• 在屏幕上实时查看泄漏率（升/分或CFM）和成本损失估算

• 内置工业气体量化和成本分析功能，适用于氨气、氢气、二氧化碳、甲烷、氦气和氩气等

• 1200万像素彩色数码相机、单手操作，自动滤波、8倍数字变焦、LED照明灯和1280x720 像素5英寸屏幕，即使在黑暗的环境中也能提供一流的图像细节。

降低成本，节省维护费用

最大限度地减少气体泄漏和机械故障造 成的额外成本

• 延长现有压缩机使用寿命，减少新压缩机 购置和安装费用的支出

• 减少可能由气动系统压力损失导致的不 合格产品

• 量化泄漏大小，了解能量损失量以及发现 问题后节省的资金量

• 机械故障模式和自动选择功能，优化了过 滤器，能够简化轴承故障等关键机械问题 的查找工作

• 优化工时，仅需少量培训即可上手。

轻松检测使用这款方便的智能工具实时量化气体 泄漏问题的严重程度

•实时验证问题

• 使用FLIR Acoustic Viewer云软件和上传、存 储、分组管理、共享和集成数据，创建报 告。使用FLIR Thermal Studio Suite桌面软件 进行热成像和声学图像的深入分析。

• 轻便易用，支持单手操作，保证安全的同 时减轻身体负担

• 支持成像仪集群管理功能，在大规模作业 中亦能高效使用并维护成像仪

• GPS标签、二维码扫描和文本注释 在现场 快速有效地记录资产数据• API接口，轻松实现云到云的数据集成

技术参数：

声学测量

• 麦克风数量：124 枚低噪声 MEMS 麦克风

• 采样率：260kHZ

• 动态范围，下限：＜-15dB

• 动态范围，上限：＞120dB


• 带宽：2kHz 至 130kHz

• 方向分辨率：1°-0.125°

• 工作距离：0.3米-200米

• 检测阈值：

  20kHz：-7dB SPL；

  35kHz：4dB SPL；

  50kHz：10dB SPL；

  80kHz：36dB SPL；

  100kHz：51dB SPL

• 可检测气体：压缩空气、氢气、二氧化碳、甲烷、天然气、氦气、氩气、氨气

• 照明灯：LED，具有三种模式：关闭、普通、明亮


距离参数

• 检测距离：0.3m（1.0ft）至 200m（656ft）

• 泄漏率：2.5m（8.2ft）处为 0.0032L/min，6m（19.6ft）处为 0.0044L/min

无线数据传输

• 标准：Wi-Fi 2.4GHz 和 5GHz IEEE802.11.b/g/n/ac 无线局域网

成像与光学

• 相机像素：1200 万像素彩色相机

• 视场角：75° 对角线

• 视频帧率：相机 60fps、声学图像 30fps、屏幕 70fps

• 视频图像分辨率：1280×720

• 变焦：8 倍数字变焦

• 相机软件更新：通过 OTA 无线更新或 USB 连接

测量与分析

• 声学分析模式：机械故障检测

用户界面

• 显示屏尺寸：5 英寸

• 显示屏分辨率：1280×720

• 屏幕类型：电阻式触摸屏，TFT LCD，MIPI DSI

电源

• 电池：锂离子可充电电池组（RRC 2054），14.4V DC，3.45Ah，49.68Wh，最大输出 16.8V DC，5A

• 电池充电器：输入 19-26V DC，2.8A，最大输出 17.4V DC，4.8A

• 电池重量：约 0.25kg

• 标称输入电压：12V DC，最大输入 17V DC，3.3A（受限）

环境与认证

• 工作和存储湿度：0-90% 推荐

• 工作温度范围：-10°C 至 50°C（14°F 至 122°F）

• 防护等级：IP54

• 存储温度范围：-20°C 至 70°C（-4°F 至 158°F）
