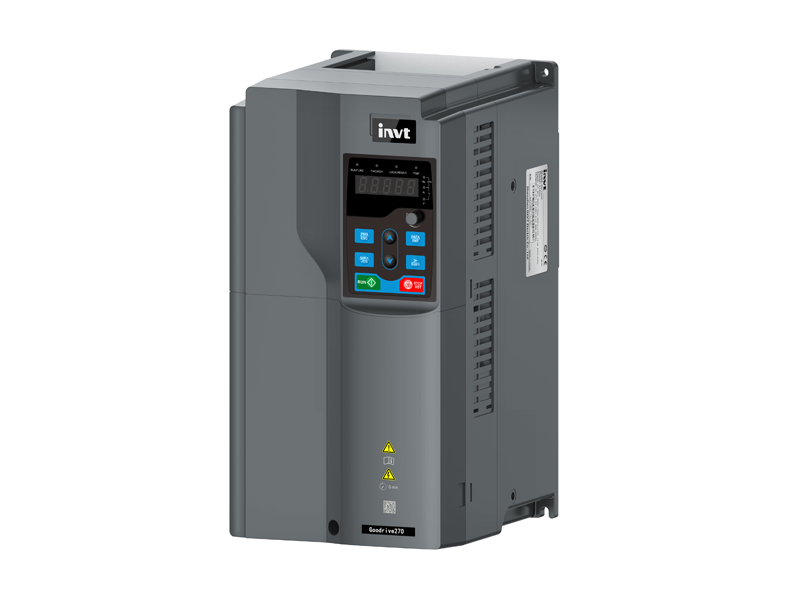

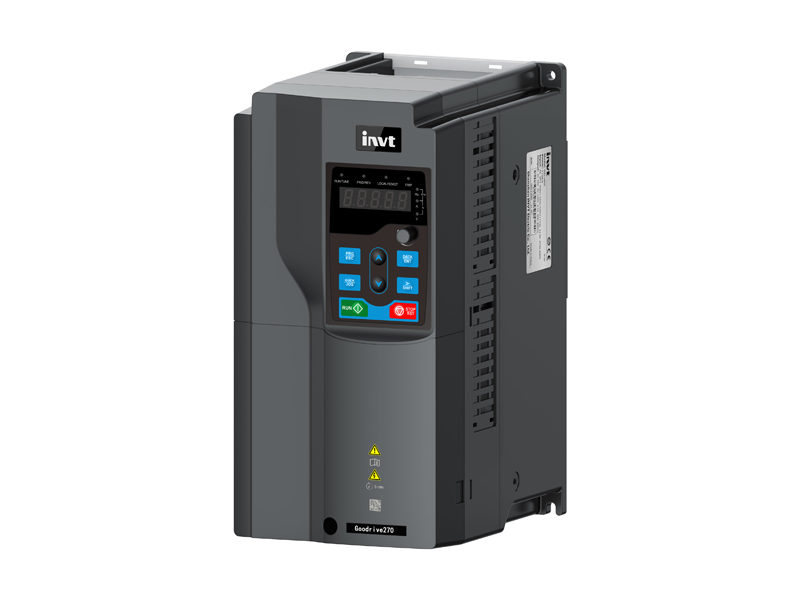

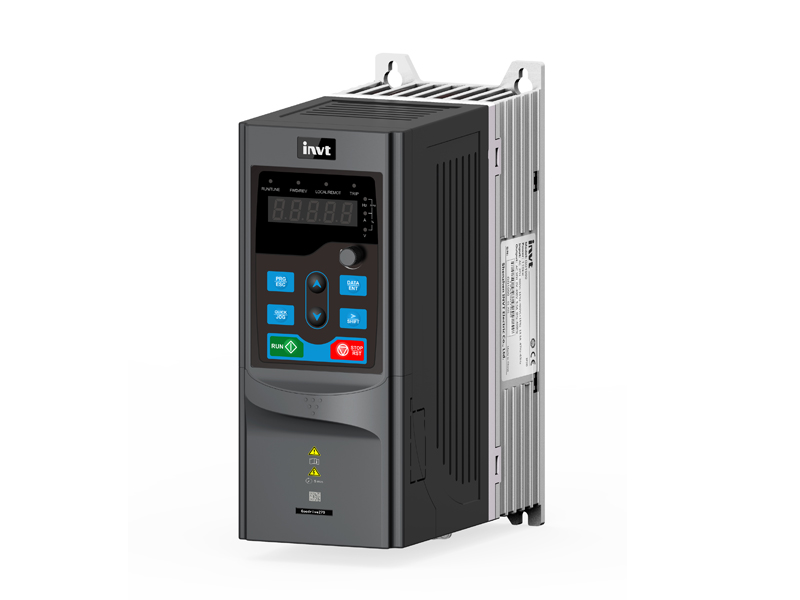

GD270系列风机水泵专用变频器
GD270系列风机⽔泵专⽤变频器是一款风机水泵专用变频器，针对风机泵类应用进行了优化设计，使其更简单易用，可应用于污水处理、暖通空调、化工，冶金、电力等行业的风机水泵类负载驱动。
功率范围：1.5kW～500kW
电压等级: AC 3PH 380V～480V
产品特点：
* 尺寸优化：书本型设计，易安装，产品结构更紧凑
* 同异步电机兼容：支持同步和异步电机驱动
* 即装即用：集成风机水泵行业应用功能(HVAC)
* 节能高效：集成全新ECO节能算法，节约运行成本
* 灵活配置：可选配内置直流电抗器以及输出电抗器
* 扩展灵活：支持Profibus-DP、Profinet、CANopen等主流通讯及I/O扩展
* 防护升级：核心电路板标配加厚防护涂层
* 超长质保：24个月（中国区）
规格参数：
1.GD270产品型号
图 3—4 型号说明
| 字段 | 标识 | 标识说明 | 具体内容 |
| 产品系列缩写 | ① | 产品系列缩写 | GD270：Goodrive270风机水泵专用变频器 |
| 额定功率 | ② | 功率范围 | 160：160kW |
| 电压等级 | ③ | 电压等级 | 4：AC 3PH 380V~480V |
| 额定电压：380V | |||
| 管理号 | ④ | 选配 | 默认：无 |
| L1：内置直流电抗器，适用于11~500kW机型。 | |||
| L3：内置直流电抗器和输出交流电抗器，适用于220kW及以上机型。 | |||
| 注意：400kW~500kW标配直流电抗器。 |
2.GD270规格参数
| 功能描述 | 规格指标 | |
| 功率输入 | 输入电压（V） | AC 3PH 380~480V额定电压：380V |
| 允许电压暂态波动 | -15%~+10% | |
| 输入电流（A） | 参考“GD270额定参数表” | |
| 输入频率（Hz） | 50Hz或60Hz，允许范围47~63Hz | |
| 功率输出 | 输出电压（V） | 0~输入电压 |
| 输出电流（A） | 参考“GD270额定参数表” | |
| 输出功率（kW） | 参考“GD270额定参数表” | |
| 输出频率（Hz） | 0~400Hz | |
| 技术控制性能 | 控制方式 | 空间电压矢量控制模式，无PG矢量控制模式 |
| 电机类型 | 异步电机、永磁同步电机 | |
| 调速比 | 异步机1：200（SVC），同步机1：20（SVC） | |
| 速度控制精度 | ±0.2%（无PG矢量控制） | |
| 速度波动 | ± 0.3%（无PG矢量控制） | |
| 转矩响应 | <20ms（无PG矢量控制） | |
| 转矩控制精度 | ±10%（无PG矢量控制） | |
| 过载能力 | 110%额定电流1分钟，每5分钟允许过载1次 | |
| 运行控制性能 | 频率设定方式 | 数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设定、通讯设定等。 |
| 可实现设定的组合和设定通道的切换。 | ||
| 自动电压调整功能 | 当电网电压变化时，能自动保持输出电压恒定 | |
| 故障保护功能 | 提供多种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能 | |
| 转速追踪再起动功能 | 实现对旋转中的电机的无冲击平滑起动 | |
| 外围接口 | 端子模拟量输入分辩率 | 不大于20mV |
| 端子开关量输入分辩率 | 不大于2ms | |
| 模拟输入 | 2路，AI1：0(2)~10V/0(4)~20mA，AI2：-10~10V | |
| 模拟输出 | 2路，AO0/AO1：0(2)~10V/0(4)~20mA | |
| 数字输入 | 5路普通输入，最大频率1kHz，内部阻抗：3.3kΩ | |
| 1路高速输入，最大频率50kHz | ||
| 数字输出 | 1路Y端子开路集电极输出，与S4共用端子，通过跳线选择功能。 | |
| 继电器输出 | 1路可编程继电器输出 | |
| RO1A常开，RO1B常闭，RO1C公共端 | ||
| 触点容量：3A/AC250V，1A/DC30V | ||
| 扩展接口 | 2个扩展接口：SLOT1、SLOT2 | |
| 可扩展通讯卡，I/O卡等 | ||
| 其它 | 安装方式 | 支持壁挂式、落地式、法兰式安装三种方式 |
| 运行环境温度 | -10~50℃，40℃以上降额使用 | |
| 防护等级 | 200kW及以下机型：IP20 | |
| 220kW及以上机型：IP00 | ||
| 污染等级 | 2级 | |
| 冷却方式 | 1.5kW：自然风冷 | |
| 2.2Kw(含)以上：强制风冷 | ||
3.GD270额定参数表
| 变频器型号 | 输出功率（kW） | 输入电流（A） | 输出电流（A） |
| GD270-1R5-4 | 1.5 | 5 | 3.7 |
| GD270-2R2-4 | 2.2 | 6 | 5 |
| GD270-004-4 | 4 | 15 | 9.5 |
| GD270-5R5-4 | 5.5 | 20 | 13 |
| GD270-7R5-4 | 7.5 | 27 | 17 |
| GD270-011-4(-L1) | 11 | 35(35) | 25 |
| GD270-015-4(-L1) | 15 | 44(44) | 32 |
| GD270-018-4(-L1) | 18 | 46(46) | 38 |
| GD270-022-4(-L1) | 22 | 54(54) | 45 |
| GD270-030-4(-L1) | 30 | 75(56) | 60 |
| GD270-037-4(-L1) | 37 | 90(69) | 75 |
| GD270-045-4(-L1) | 45 | 108(101) | 92 |
| GD270-055-4(-L1) | 55 | 142(117) | 115 |
| GD270-075-4(-L1) | 75 | 177(149) | 150 |
| GD270-090-4(-L1) | 90 | 200(171) | 180 |
| GD270-110-4(-L1) | 110 | 240(205) | 215 |
| GD270-132-4(-L1) | 132 | 278(235) | 250 |
| GD270-160-4(-L1) | 160 | 310(296) | 305 |
| GD270-185-4(-L1) | 185 | 335(320) | 330 |
| GD270-200-4(-L1) | 200 | 385(368) | 380 |
| GD270-220-4(-Ln) | 220 | 430(411) | 425 |
| GD270-250-4(-Ln) | 250 | 465(444) | 460 |
| GD270-280-4(-Ln) | 280 | 540(485) | 530 |
| GD270-315-4(-Ln) | 315 | 605(550) | 600 |
| GD270-355-4(-Ln) | 355 | 655(600) | 650 |
| GD270-400-4-Ln | 400 | 660 | 720 |
| GD270-450-4-Ln | 450 | 745 | 820 |
| GD270-500-4-Ln | 500 | 800 | 860 |
注意：
* n=1 或 3
* 上表给出额定输入电流值为输入电压380V 时的实测值。
