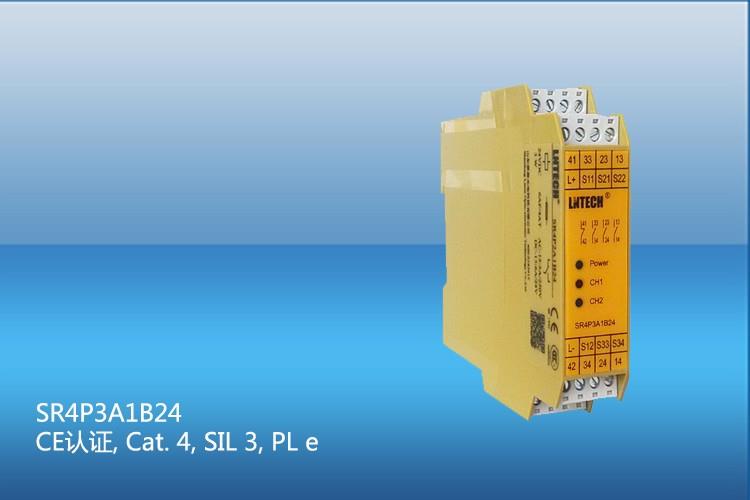

安全继电器SR4P3A1B24

用于监控急停开关、安全门开关、双路PNP输出型安全光幕。

特点：

1、可检测输入触点的短路故障；

2、可选择受控手动复位和自动复位；

3、具有自我监控的电路；

4、工作状态实时监测；

5、多种型号可供选择。

PL e;安全类别：Cat.4; SIL 3。

技术参数：

型号	SR4P3A1B24
复位模式	手动或自动
工作电源	DC/AC24V
功耗	3W
输出触点	3N/O,1N/C
切换容量	AC-15,5A/250V; DC-13,6A/24V
释放缓冲时间	<15ms
诊断覆盖率	>99%
平均无危险故障时间	111a
平均每小时危险失效率	2.5×10-8
防护等级	IP50
工作温度	-10 ~＋55℃
储存温度	-40 ~＋85℃
导线截面积	最大Max. 2.5mm2
线缆长度	最长Max. 100m
尺寸	96(L)×22.5(W)×116(H)mm
符合标准	EN 60947-5-1, EN 61000-6-2, EN 61000-6-3,  IEC/EN 60204-1, EN ISO 13849-1

接线图：

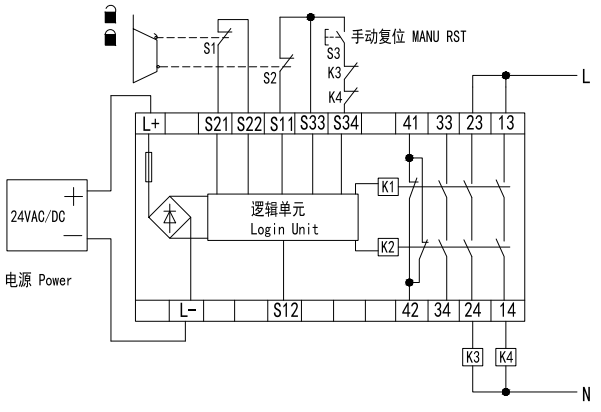

安全门：

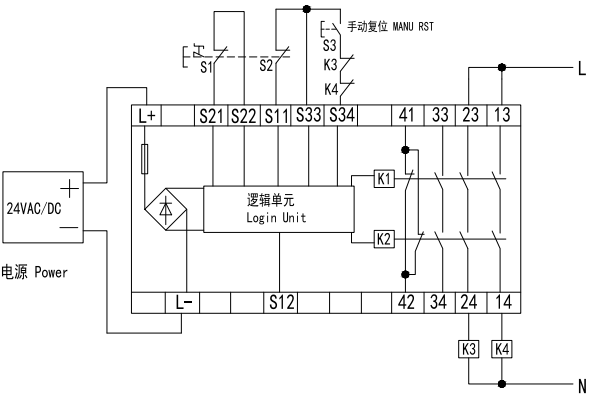

急停：

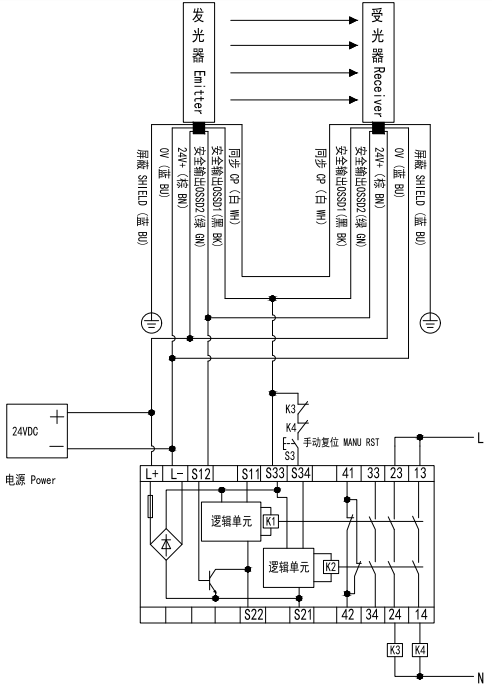

接安全光幕（PNP输出）：
