Q45UR系列一分离型超声波传感器

Q45UR系列一分离型超声波传感器

Q45UR超声波传感器可为用户提供一种适合用于空间受限或困难环境下的测量头

·需要使用远程传感器来在超声波传感器无法接近的区域进行检测

·检测范围为50至250毫米

·可以选择模拟量输出或开关量输出

·为ON/OFF存在性检测提供开关量输出

·可以为需要持续电流或电压输出的应用提供模拟量输出

·通过检测窗口近/远极限的按钮示教编程可以简化设置

·具有可编程的响应速度

·测量内置温度补偿，工作温度范围为-25°至70°C

·提供数字滤波，抗电千扰性和抗噪性出色

精确的开关量或模拟量输出，适合特殊应用场合

除了具有标准Q45U 的卓越功能外，Q45UR 超声波传感器可选三种不同外形的检测头，以适应各种特殊安装场合的需要。

·具有模拟量和开关量输出型号

·检测距离为50m250mm

·分辨率及重复分辨率为检测距离的0.2%

通过按键，根据应用需要设定检测窗口

可精确检测小范围或界定区域的物体，检测距离及窗口参数可通过Q45UR 传感器按键在“示教模式”中进行设定。

开关量输出型号

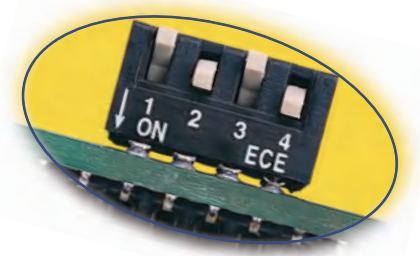

·通过调整DIP开关和一个按键来设定小于5mm的编程窗口

·通过“窗口”限值的分别示教设定大检测窗口

模拟量输出型号。

·自定义的检测窗口从5_200mm

·50 250mm范围内分辨率可达0.1_0.5mm

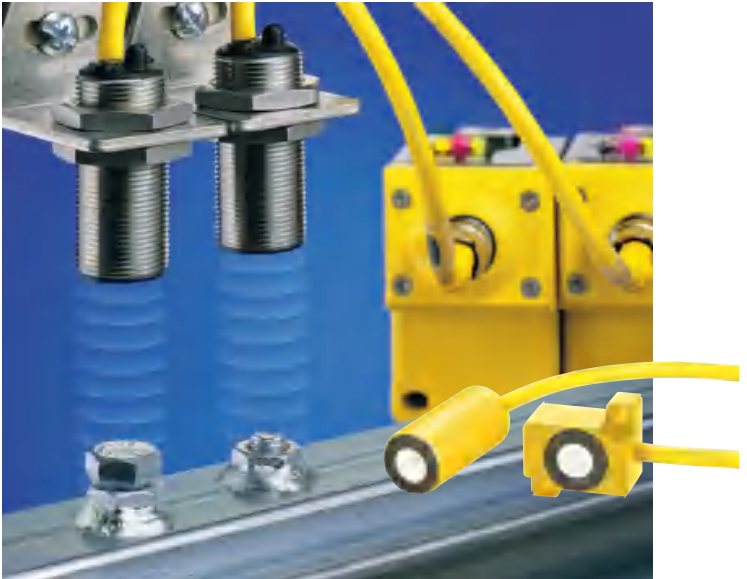

18mm 圆柱形或精巧的方形探测头

坚固的分离型检测头可选18mm 外径不锈钢或塑料螺纹外壳，超小方形塑料外壳。

·内置温度补偿

·IEC IP65与NEMA 4防护等级·宽工作温度范围:-25°C +70° C(-13°F+158°F

多种响应时间通过DIP开关(开关量输出型) 或电位计(模拟量输出型) 可进行10ms 至320ms 的响应时间设置，满足各种应用需求

内置温度补偿

·IEC IP65与NEMA 4防护等级·宽工作温度范围:-25°C +70° C(-13°F+158°F

多种响应时间

通过DIP开关(开关量输出型) 或电位计(模拟量输出型) 可进行10ms 至320ms 的响应时间设置，满足各种应用需求

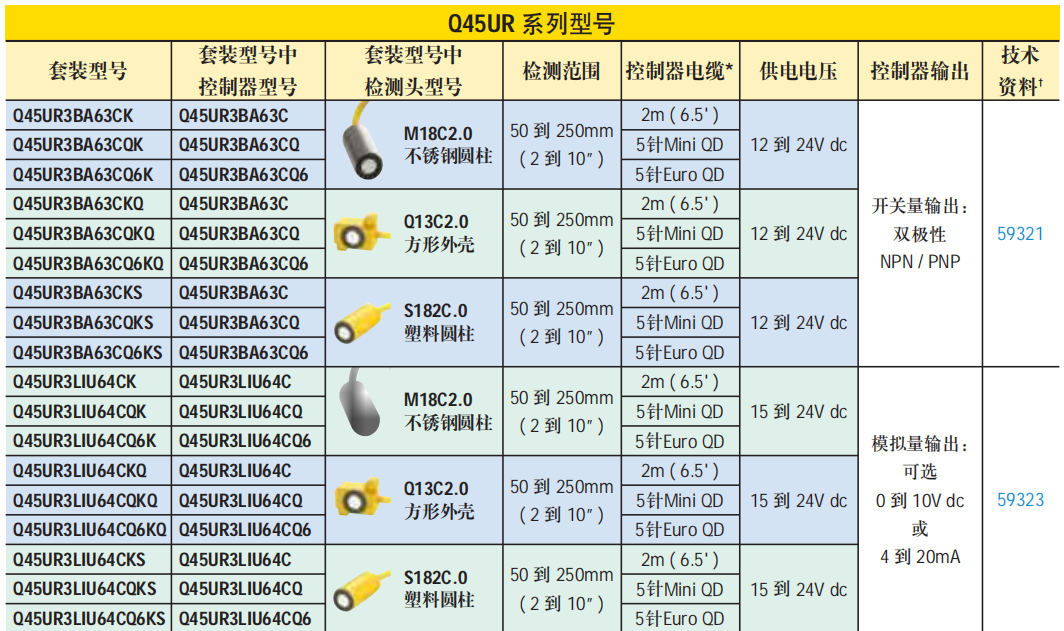

Q45UR型号选择

电缆式传感器型号后缀加“w/30”，电缆长度为9米 (如: Q45UR3BA63C W/30)型号带QD接插件式需配相应的电缆，详细信息请参考后面的内容。

Q45UR系列技术参数

ULTEM“是GE通用电气公司的注册商标

TEXIN”是Bayer拜耳公司的注册商标

注:接线图适用于电缆式或QD接插件式建议屏蔽线接在地线或直流电源地

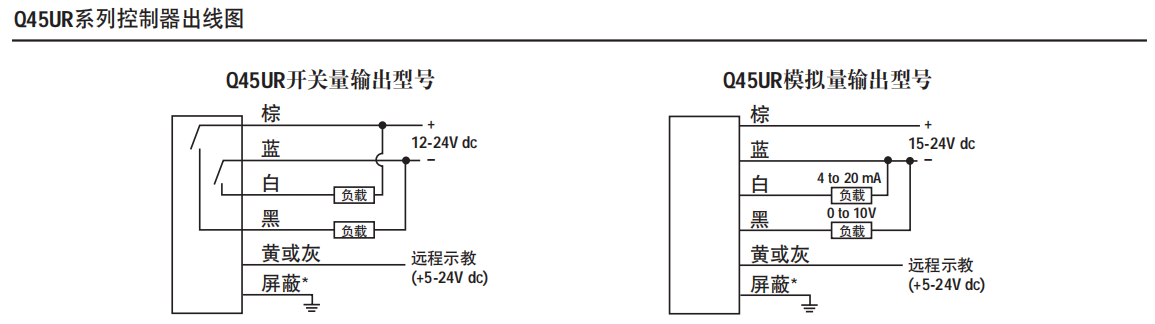

Q45UR系列控制器接线图

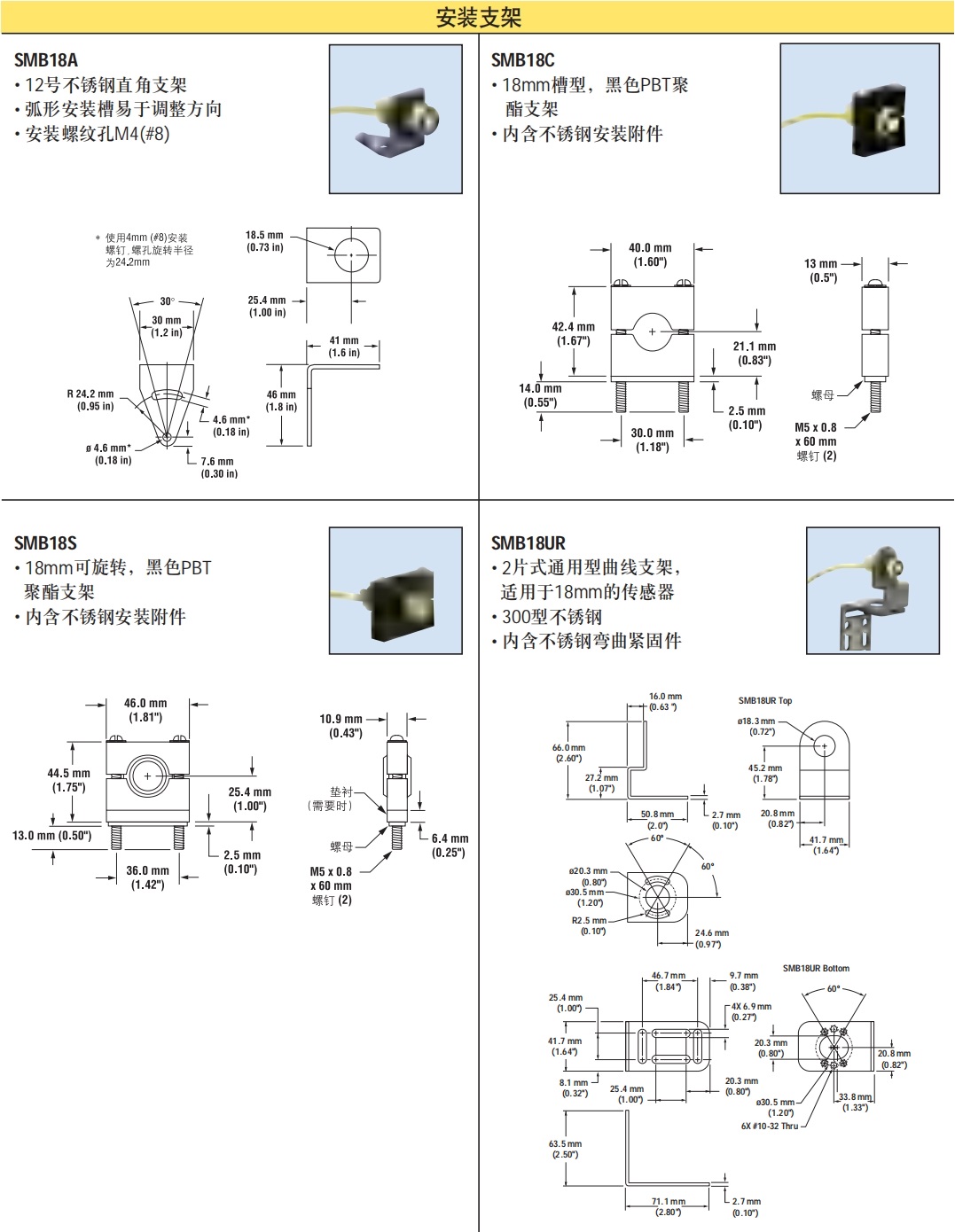

注:对于 50mm x 50mm 铝板，以板边为参照对于 10mm 直径的铝棒，以棒的中心为参照

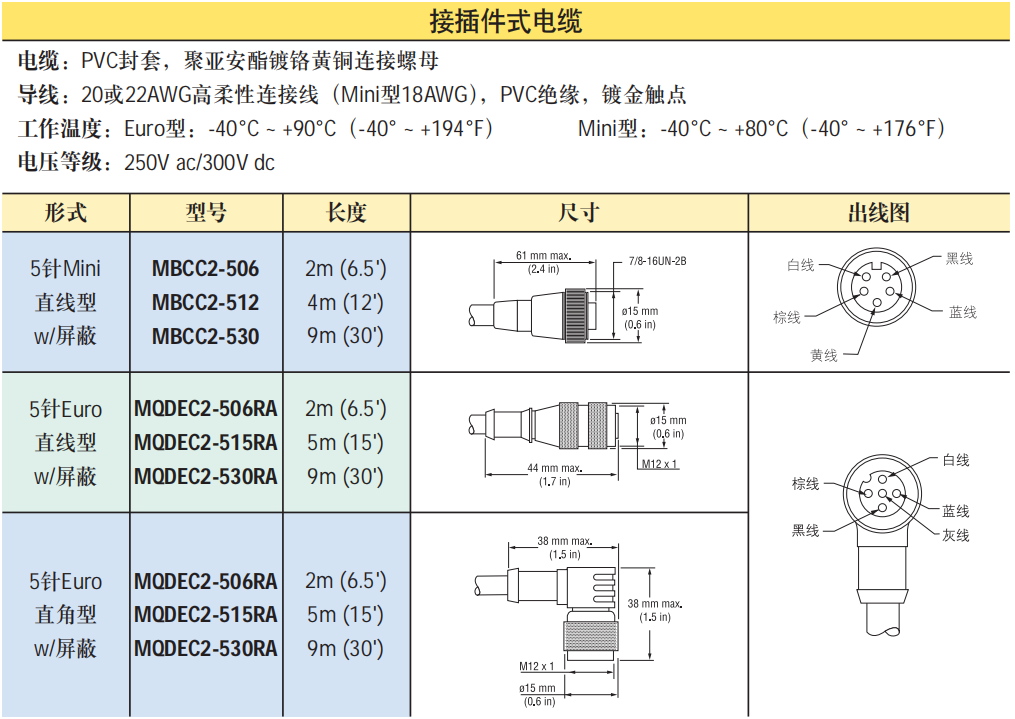

QD接插件电缆选择

045UR超声波传感器在销售时集成2m或9m线缆，或者带有5针Mii型或5针Euro型OD接插件。需匹配QD电缆。QD接插件式的放大

器在型号后缀有“Q”字样。
